Con IEDNavigator PRO, explorá, simulá y aprendé acerca de los dispositivos IEC 61850 desde tu escritorio. With IEDNavigator PRO, explore, simulate and learn about IEC 61850 devices from your desktop.
Cliente MMS y simulador de IED en un mismo lugar, pensado para formación profesional. Navegá el modelo de datos, practicá el control SBO en dos pasos y observá tráfico GOOSE en tiempo real — sin depender de herramientas comerciales. MMS client and IED simulator in one place, built for hands-on IEC 61850 training. Browse the data model, practice two-step SBO control, and watch GOOSE traffic in real time — no commercial tooling required.
Aprendé el modelo de datos viéndolo en acciónLearn the data model by seeing it in action

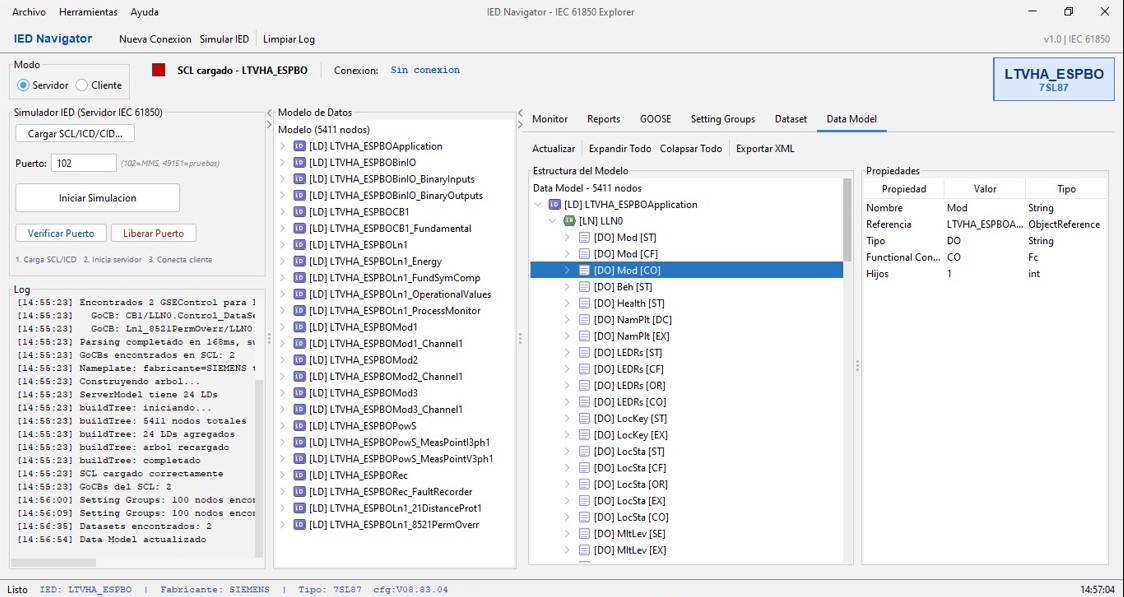

Capturas reales de la aplicación: así se practican la navegación del árbol IEC 61850, el control de maniobra y la lectura de valores en vivo.Real screenshots of the application: this is what practicing IEC 61850 tree navigation, switching control, and live value reads looks like.
Un punto de partida para iniciarte en la norma IEC 61850A starting point to get into the IEC 61850 standard
Cliente, servidor y herramientas de análisis en una sola aplicación de escritorio, pensada para practicar sin arriesgar equipos reales.Client, server and analysis tools in a single desktop application, built to practice safely without risking real equipment.
Cliente MMSMMS Client
Conexión MMS/ACSE, descubrimiento de modelo, lectura/escritura por FC, polling y monitor de actividad con exportación CSV.MMS/ACSE connection, model discovery, FC-based read/write, polling and an activity monitor with CSV export.
Control de maniobraSwitching control
SBO en dos pasos con seguridad reforzada, implementado manualmente conforme a IEC 61850-7-2 §20, con verificación de posición tras la orden.Two-step SBO with enhanced security, implemented per IEC 61850-7-2 §20, with position verification after the command.
Simulador de IEDIED Simulator
Cargá un ICD/CID/SCD e instanciá un servidor IEC 61850 completo, editable en tiempo real desde la interfaz.Load an ICD/CID/SCD file and instantiate a full IEC 61850 server, editable live from the interface.
GOOSE nativonative support
Publicación/suscripción en Capa 2 con retransmisión conforme a norma, más un puente GOOSE-sobre-UDP para redes enrutadas.Layer 2 publish/subscribe with standard-compliant retransmission, plus a GOOSE-over-UDP bridge for routed networks.
Utilidades SCLSCL Utilities
Comparación de archivos SCL, mapa de suscripciones GOOSE y reporte HTML del modelo del IED.SCL file comparison, GOOSE subscription mapping and HTML model reports.
Diccionario integradoBuilt-in dictionary
Descripciones de LN, CDC, FC y DO al alcance de un clic, ideal mientras estás aprendiendo la norma.LN, CDC, FC and DO descriptions one click away — handy while you're still learning the standard.
Interfaz multilenguajeMultilingual interface
Menús, paneles, diálogos y diccionario disponibles en Español, English, 中文 y Português (desde v4.10, menú Idioma).Menus, panels, dialogs and dictionary available in Spanish, English, 中文 and Portuguese (from v4.10, Language menu).
Nota: la traducción al chino se generó con asistencia de IA y no fue revisada por un hablante nativo — puede contener errores. Note: the Chinese translation was AI-assisted and not reviewed by a native speaker — it may contain errors.
Probado contra IEDs realesTested against real IEDs
Equipos reales contra los que se ejercitó la herramienta, con lo que se verificó en cada uno. Los nombres identifican el producto: no implican compatibilidad declarada, homologación ni respaldo de ningún fabricante.Real devices the tool has been exercised against, and what was verified on each. Names identify the product: they imply no declared compatibility, certification or endorsement by any manufacturer.
| EQUIPODEVICE | QUÉ SE VERIFICÓWHAT WAS VERIFIED |
|---|---|
| Siemens SIPROTEC 5 7SJ85 | Exploración de modelo y maniobra SBO con seguridad reforzada en campo, con verificación de posiciónModel discovery and SBO with enhanced security operated in the field, with position verification |
| Siemens SIPROTEC 5 6MD85 | Exploración de modelo en banco (31 dispositivos lógicos, 117 nodos lógicos, 2.009 objetos de datos) y lectura del modelo de controlBench model discovery (31 logical devices, 117 logical nodes, 2,009 data objects) and control model readout |
| NARI PCS-9611S | Exploración de modelo y control SBO en laboratorioModel discovery and SBO control in the lab |
| ZIV 2IRX | Exploración de modelo y mando directo (ctlModel = 3)Model discovery and direct control (ctlModel = 3) |
| ABB REC670 | Exploración de modelo, bloques de control de reporte y verificación previa de condicionesModel discovery, report control blocks and pre-command condition checks |
| Ingeteam Ingepac EF-ZTO | Exploración de modeloModel discovery |
| Efacec TPU S420 | Exploración de modeloModel discovery |
Exploración de modelo significa que la herramienta recuperó y navegó el modelo de datos del equipo; no implica que se haya operado nada sobre él. El ABB REC670 y el Ingeteam están retirados de servicio y se usan como banco de pruebas: sirven para verificar funcionamiento, no para afirmaciones de rendimiento. El 6MD85 se exploró sobre mesa, alimentado solo con tensión auxiliar: sin realimentación de posición ni magnitudes de medida. Model discovery means the tool retrieved and browsed the device's data model; it does not imply anything was operated on it. The ABB REC670 and the Ingeteam are retired from service and used as test-bench units: they support functional verification, not performance claims. The 6MD85 was explored on the bench, powered by auxiliary supply only: no position feedback and no measured quantities.
Arriba en tres pasosUp and running in three steps
Descargá y extraé el ZIP completoDownload and fully extract the ZIP
Extraé la carpeta entera a un destino fijo, por ejemplo C:\IEDNavigatorPRO. No ejecutes nada desde adentro del ZIP: Windows lo abre en una carpeta temporal que después borra. Incluye su propio runtime de Java (generado con jlink) — no necesitás instalar Java aparte.Extract the whole folder to a permanent location, e.g. C:\IEDNavigatorPRO. Don't run anything from inside the ZIP: Windows opens it in a temporary folder it later deletes. Bundles its own Java runtime (built with jlink) — no separate Java install required.
Ejecutá INSTALAR.batRun INSTALAR.bat
Windows 10 u 11 de 64 bits. No instala nada en el sistema: verifica el paquete y crea el acceso directo en el Escritorio. No hace falta ejecutarlo como administrador.64-bit Windows 10 or 11. It installs nothing system-wide: it checks the package and creates the desktop shortcut. Administrator rights are not required.
Instalá Npcap (opcional)Install Npcap (optional)
La aplicación abre y funciona sin Npcap: conexión a IEDs, modelo de datos, lectura/escritura, control SBO y reportes por MMS. Npcap solo agrega captura y publicación GOOSE en Capa 2 y Sampled Values — se descarga de npcap.com marcando «WinPcap API-compatible Mode».The app opens and works without Npcap: IED connection, data model, read/write, SBO control and reports over MMS. Npcap only adds Layer 2 GOOSE capture/publishing and Sampled Values — get it from npcap.com with "WinPcap API-compatible Mode" checked.
Uso exclusivamente educativo — no apto para comisionamiento en instalaciones en servicio. Educational use only — not suitable for commissioning on live installations.
